Ya no es ningún secreto, que las nuevas Xbox360, las que por fin se han dignado a ponerles un heatpipe en el disipador de la GPU para disminuir la temperatura normal de trabajo del mismo, y reducir al mínimo las probabilidades de un error 0102 y sus ya explicadas 3 luces rojas, traen un lector de dvd al que no se le puede sobreescribir el firmware, pero no sólo esto, si no que tampoco se puede leer su firmware sin realizarle una modificación algo compleja, mas que explicada en numerosos foros y blogs.
Dicha modificación, llevaba a cabo de forma incorrecta o por manos inexpertas puede acarrear consecuencias tan negativas como la perdida del lector de dvd sin tan siquiera haber podido extraer la KEY del lector.
Por lo anteriormente expuesto, he decido realizar este mini tutorial de como proceder a realizar soldaduras SMD de una manera mas que segura y sin necesidad de gastar dinero extra (teniendo en cuenta que para soldar vas a necesitar tener al menos un soldador, da igual el tipo)

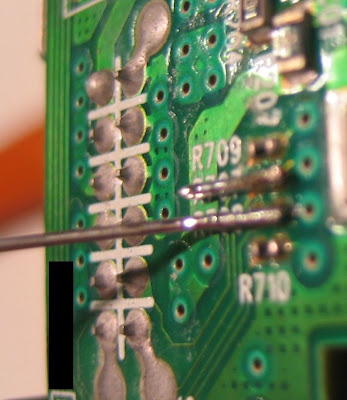

Lo primero es identificar donde estan los puntos a soldar (hay que puentear la linea de Rx y la linea de Tx) R708 y R707 los puentes de los laterames miden aproximadamente 2mm de largo por 0,5mm de ancho:
Una vez localizados, buscamos una resistencia, y cortamos una de las patas... esta pata la enrollamos en la punta del soldador... y el cuerpo de la resistencia junto a la pata que nos queda, la usaremos como material para realizar los puentes:

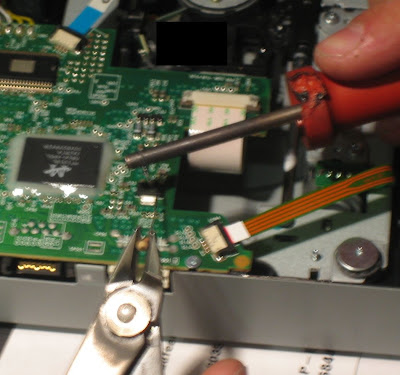

Realizaremos la soldadura calentando con la pata de la resistencia enrollada en el propio soldador, con lo que la punta que tocara la placa será mínima, y sobre todo sin aportar estaño, para esto habremos estañado previamente el material de puente (el cuerpo de la resistencia con su otra pata)

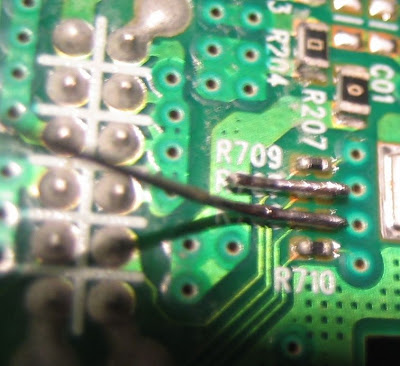

Y por ultimo cortamos el resto de la pata de la resistencia soldada en la zona de masa (para que el corte sea seguro y no cargarnos ninguna pista)
Con esto ya tenemos conectado al conector final Rx y Tx y podremos leer nuestra KEY del lector o comunicarnos con el lector para lo que queramos
